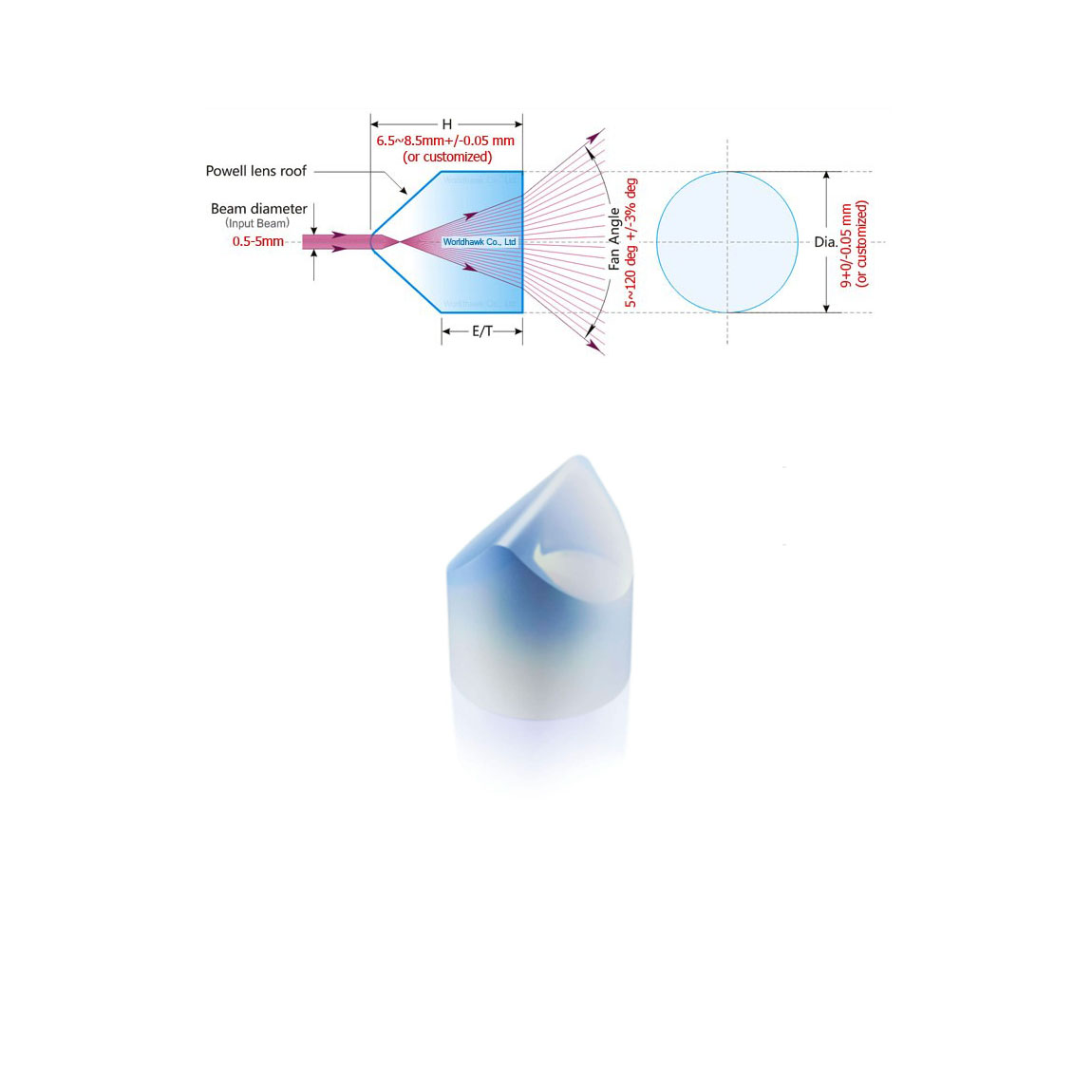

鮑威爾棱鏡像一個圓形棱鏡彎曲的車頂線條。所述透鏡是一個激光線發生器，拉伸窄激光束分成一個均勻地照明的直線。

鮑威爾棱鏡是量子飛躍線發生器的性能比簡單的柱面透鏡。的圓筒透鏡產生照明不佳線，一條受限于非均勻，高斯激光束。鮑威爾透鏡’四舍五入屋頂是實際上產生的球面像差的再分配沿線的光的大量復雜的二維非球面曲線; 減小在中心區域的光，而提高光平在線路的端部。其結果是在機器視覺應用的所有的方式使用了非常均勻的照明線; 從生物醫藥和汽車組裝到巧克力餅干的生產。

扇形角

鮑威爾棱鏡扇形角的寬度是玻璃和屋頂角度的折射率的函數。的屋頂陡和較高的折射率，更廣泛的扇形角和時間越長，線對于給定的投影距離。小風扇角度通常使用溫和的光學玻璃，N = 1.5，折光指數。大型風機的角度，最好具有高折射率玻璃制成，N = 1.8，或更高，以盡量減少屋頂的較陡的角度

激光光束尺寸

入射激光束尺寸決定了激光線厚度在給定的投影距離。準直激光二極管擁有一個橢圓形光束剖面允許帶單個二極管模塊薄或厚的線路能力。

窄入射光束的一個例子

寬入射光束的一個例子

具有窄入射光束方向，光束的長軸平行于鮑威爾透鏡屋頂并用產生小的聚焦深度的薄激光線。具有寬入射光束方向，光束的長軸垂直于鮑威爾棱鏡屋頂和帶產生大的焦點深度厚激光線。在上面的圖形發散風扇被截斷靠近鏡頭。對于每一種情況下，光束被聚焦到CCD陣列在500毫米工作距離。下面清楚的圖像顯示光束形狀/方向上的線寬的影響。

窄入射光束 – 細線焦點窄深

寬入射光束 – 粗線焦廣深

窄入射光束鮑威爾鏡頭光路

寬入射光束鮑威爾鏡頭光路

鮑威爾棱鏡的性能和物理特性由波束寬度驅動。最顯著不同點是在平坦出射面在作為安裝面的發散風扇的腳打印。必須小心，以確保安裝硬件不夾發散的光。

線均勻

鮑威爾棱鏡性能對入射激光束的特性以及鏡頭的非球面表面的質量非常敏感。對于要求苛刻的應用中，均勻地照射激光線最好通過匹配鮑威爾透鏡到激光器模塊的特定光束特性來實現的。

鮑威爾棱鏡的均勻性不是絕對的特性，它是依賴于測試技術。例如，均一性度量將取決于是否一個評估鮑威爾棱鏡的投影線在機器視覺應用看到的一個表面由一相機或席卷的光的發散風扇檢測器，用于激光安全評估。在均勻性特征的差異增加了風扇的角度，超過20度的鮑威爾透鏡發散差異變得顯著。

光學棱鏡用于以指定角度重定向光。光學棱鏡是光線偏差或調整圖像方向的理想選擇。光學棱鏡的設計決定了光與光的相互作用。當光進入光學棱鏡時，它在離開之前從單個表面或多個表面反射，或者在其穿過基板時折射。棱鏡被廣泛應用在激光研究、激光光學系統、光學成像、機器視覺、生命科學、生物醫療等領域中或產品上。

邁璞光電提供各種基材或鍍膜的光學棱鏡。包括直角棱鏡、五角棱鏡、道威棱鏡、屋脊棱鏡、角反射鏡、楔形棱鏡、鮑威爾棱鏡。抗反射涂層包括MgF ₂，UV-VIS，UV-AR，VIS 0°，VIS-NIR或多個激光線選項。
